高壓固態軟啟動柜的6大模塊部件詳細介紹

高壓固態軟啟動柜的6大模塊部件介紹，讓您深入了解高壓軟啟動柜，那么這6大模塊部件具體指哪些呢？具體指的是：可控硅模塊、光纖觸發部件、真空開關部件、信號采集與保護部件、可控硅保護部件、系統控制與顯示部件，他們分別布置在一臺軟啟動柜的什么位置？這些部件里包含了哪些元器件，又起到什么作用？現在襄陽高壓固態軟啟動柜廠家源創電氣為您介紹！

高壓固態軟啟動柜6大模塊和部件的詳細介紹：

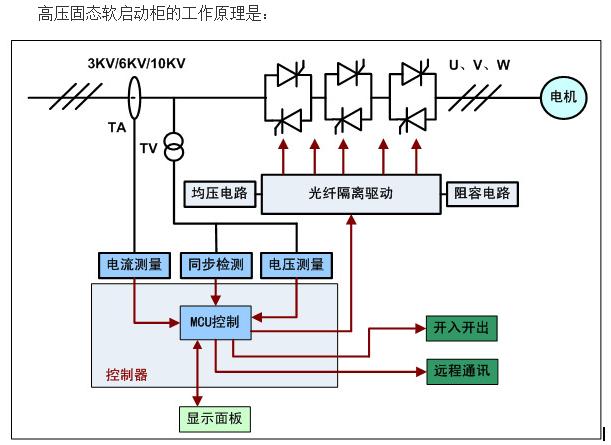

完整的高壓固態軟起動裝置是一個標準的電機起動、保護裝置，用來控制和保護高壓交流電機。標準的高壓固態軟啟動柜主要由以下部件組成：高壓可控硅模塊、可控硅保護部件、光纖觸發部件、真空開關部件、信號采集與保護部件、系統控制與顯示部件。

可控硅模塊：每相中采用相同參數的可控硅串并聯安裝在一起。根據所使用電網的峰值電壓要求，選擇可控硅串聯的數量不同。

控硅保護部件：主要包括由RC 網絡組成的過電壓吸收網絡、由均壓單元組成的均壓保護網絡。

光纖觸發部件：采用強觸發脈沖電路，保證觸發的一致性和可靠性；利用光纖觸發進行可靠高低壓隔離。

真空開關部件：在起動完成后，三相真空旁路接觸器（或真空斷路器）自動吸合，電動機投入電網運行。

信號采集與保護部件：通過電壓互感器、電流互感器、避雷器、零序電流互感器對主回路電壓、電流信號進行采集，主CPU控制并進行相應保護。

系統控制與顯示部件：32位ARM 核微控制器執行中心控制、LCD 液晶觸摸屏顯示，可顯示三相電壓、電流，故障信息、運行狀態等。

高壓固態軟啟動柜中的6大模塊也可以說是高壓固態的6大核心元器件，主要由這6個部份組成，如果您了解了這六個部份，也就對軟啟動了解到90%，再進行選擇軟啟動，不管是價格，性能，結構都能很好的把握！
