高壓固態軟啟動的組成結構



    標準的YHGQ高壓固態軟啟動產品主要由以下部件組成：高壓可控硅模塊、可控硅保護部件、光纖觸發部件、真空開關部件、信號采集與保護部件、系統控制與顯示部件。


    可控硅模塊：每相中采用相同參數的可控硅串并聯安裝在一起。根據所使用電網的峰值電壓要求，選擇可控硅串聯的數量不同。



    閥體保護單元：包括由RC網絡組成的過電壓吸收網絡、由均壓單元組成的均壓保護網絡。



    光纖觸發部件：采用強觸發脈沖電路，保證觸發的一致性和可靠性；利用光纖觸發進行可靠高低壓隔離。



    真空開關部件：在起動完成后，三相真空接觸器自動吸合，電動機投入電網運行。



    信號采集與保護部件：通過電壓互感器、電流互感器、避雷器、零序電流互感器對主回路電壓、電流信號進行采集，主CPU控制并進行相應保護。



    系統控制與顯示部件：32位ARM核微控制器執行中心控制、中文液晶人機界面顯示。



    高壓固態軟啟動的工作原理



    高壓固態軟起動裝置采用計算機控制技術和電力電子技術相結合，主回路的開關元件采用高壓大功率晶閘管，通過控制晶閘管來實現輸出電壓，起動電流根據起動條件得到優控制，實現電動機的平穩起停。



    高壓固態軟啟動的技術特點

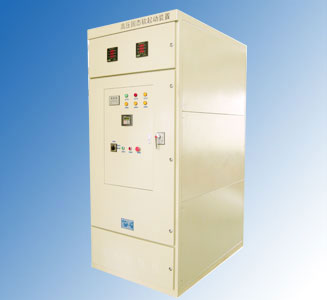

    1.高壓固態軟起動裝置柜體采用焊接結構，具有防塵性好、結構緊湊、美觀大方的特點。



    2.高壓固態軟起動裝置通過控制晶閘管可降低加在電機上的電壓，起動電流為額定電流的1～5倍可調。



    3.高壓固態軟起動裝置采用信號多級處理及隔離技術，具有很強的抗干擾能力。



    4. 高壓固態軟起動裝置能準確的采集高壓主回路的同步信號和電流信號，有效的實現閉環控制。



    5. 高壓固態軟起動裝置具有旁路功能，起動完成后無擾切到工頻運行。



    6.高壓啊固態軟啟動裝置內置晶閘管具有技術先進、結構緊湊、安全可靠、維護方便等特點。



    高壓固態軟啟動的價格是多少？更多關于高壓固態軟啟動的價格是多少和高壓固態軟啟動好的廠家在哪里的相關問題，請登錄公司官網查詢。



    源于科技，創新不止。襄陽源創電氣有限公司電話：13508662630.
