襄陽源創電氣有限公司小王告訴我們：所謂星三角降壓?jiǎn)?dòng)是指啟動時，先把三相鼠籠式異步電動機定子三相繞組做星形鏈接，等電動機轉速升高到一定值后再改成三角形。因此這種降壓?jiǎn)?dòng)方法只能用于正常運行時坐三角形接法的電動機上。其原理線路圖如下圖所示。

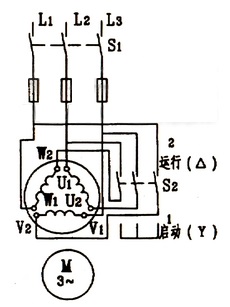

　　鼠籠式電動機星三角降壓?jiǎn)?dòng)原理線路圖



　　電機啟動時將星三角（Y-△）轉換開關的手柄S2置于啟動位置，則電動機定子三相繞組的末端U2、V2、W2連成一個公共點，三相電源L1、L2、L3經開關S1向電動機定子三相繞組的首端U1、V1、W1供電，電動機以星形接法啟動。加在每相定子繞組上的電壓為電源線電壓U1的1/√3倍，因此啟動電流較小。



　　等電動機啟動即將結束時再把手柄S2轉到運行位置，電動機定子成三角形接法，這時加在電動機定子每組繞組上的電壓即為線電壓U1，電動機全壓正常運行。



　　采用Y-△星三角降壓?jiǎn)?dòng)時，啟動電流為直接采用三角形接法時啟動電流的1/3，但啟動轉矩降低很多，所以只能用于輕載或者空載啟動的電動機上。



　　采用星三角降壓?jiǎn)?dòng)的優點是所需設備簡單、成本低，因而獲得了較為廣泛的采用。由于此法只能用于正常運行時為三角形（△）接法的電動機中，因此外國生產的J02及Y系列三相鼠籠異步電動機，凡是功率在4千瓦及以上的電動機正常運行時都采用三角形接法。
