先談?wù)勈裁词怯泄β剩渴裁词?a href="/tag/wugonggonglu.html" target="_blank">無功功率？什么是功率因素？為什么要功率補償？

有功功率：指負載真正消耗的功率，用P表示。（供電公司就是按有功功率來計費）

無功功率：負載并沒有真正消耗，只是暫時儲存起來的那部分功率，用Q表示。

視在功率：電源提供的總功率，用S表示。（注意：視在功率≠有功功率+無功功率）

功率因素：有功功率與視在功率的比值，用cos∮表示。（一般在0-1之間）

這樣比較難理解，我舉個例子：

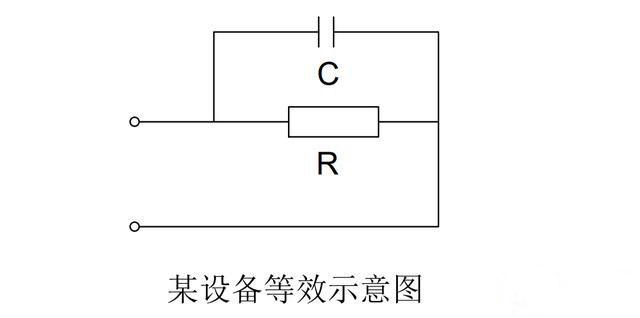

某設備內不僅由電容還有電阻，那么我們可以把它看出電容和電阻的組合體。如圖所示：

那么在這個設備中，

有功功率是指該設備內電阻消耗的電能，電阻它把電真正用掉并轉換成熱量消散

無功功率是指該設備內電容把一部分電儲存起來的功率，它并沒有真正用掉，只是贊成儲存起來罷了

視在功率是指該設備從電源處取的總功率，它包含有功功率和無功功率

功率因素是指該設備內電阻消耗的電能和從電源處取用功率的比值

那么為什么要補功率因素呢？

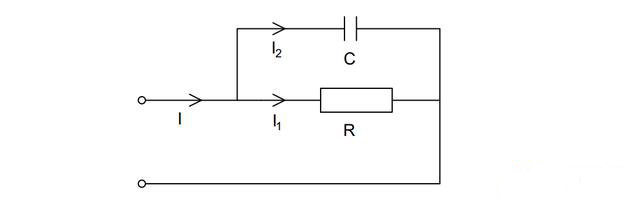

我們再以上面這個用電設備為例。當設備接入電源以后，那么該設備內的電阻會從電源取一部分電用于發熱；設備內的電容也會從電源取一部分電用于存儲。

由于電源是交流電，電流大小和方向都時刻變化，所以電容實際上一直處于充電和放電的過程中。此時，線路上的總電流I不僅包含有功電流I1，還包含無功電流I2。

如果線路只有有功電流、沒有無功電流，那總電流啟不是可以降低很多？線路電壓損耗啟不是也可以減少很多？電線的截面積同樣也可以減少很多。

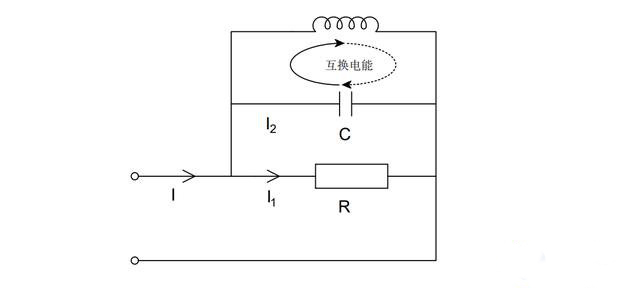

那怎么減少線路無功電流呢？我們可以通過在容性設備上并聯電感的方式來解決這個問題。如圖

在容性設備上并聯電感以后。在電流的上半個周期時，電感放電剛好給電容充電；而在電流的下半個周期，電容放電剛好給電感充電。它們互相充電放電、交換能量，這樣就不需要和電源交換電能，從而減少線路的總電流。把這種方式叫作無功功率補償。

那到底怎么實現自動補償呢？

功率補償?shù)姆绞接杉醒a(bǔ)償和就地補償，一般在低壓配電柜中采用集中補償?shù)姆绞骄佣?；也有手動補償和自動補償。手動補償需要自己投切補償電容，而自動補償由無功控制器實現自動投切，更準確、靈活。

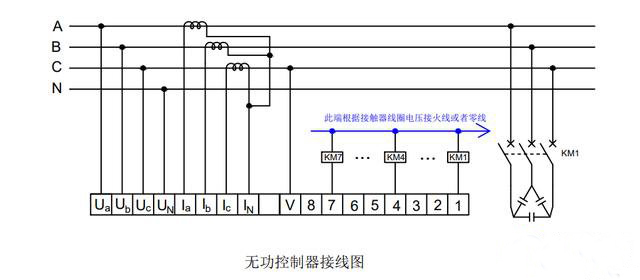

功率因素自動補償接線如圖所示：

無功控制器Ua、Ub、Uc分別接在三相火線上，它可以給無功控制器提供電壓信號；三個電流互感器接成星型，另外一端分別接無功控制器的Ia、Ib、Ic端，它們可以給無功控制器提供電流信號。當無功控制器有了電流信號和電壓信號以后，它就可以計量出功率因素，從而控制8個接觸器的線圈通電與斷電。

當無功控制器檢測到線路功率因素過低，那么它會自動接通一個接觸器線圈。這樣與該接觸器主觸頭相連的電容組就被并聯到了母線上，功率因素會升高。如果功率因素不夠，那么無功控制器會繼續接通一個線圈，再并聯一組電容上去，直到功率因素達到設定值。

當無功控制器檢測到線路功率因素過高，那么它會自動切除一組電容。由于線路中負載一直是動態變化的，所以無功補償也是動態的。

過補或欠補

當無功控制出現故障時，如果補償?shù)臒o功功率過多就會造成過補，過補會導致線路電壓升高，對線路及電容器都不利；如果補償?shù)臒o功功率過低就會造成欠補，欠補會造成線路電流增大，效率變低，損耗變大，甚至?xí)馐芄╇姽玖P款。所以，需要把功率因素長期恒定某一個平衡值才是正確的。

無功控制器設置

現在電容補償基本上都采用自動補償，無功控制器會根據線路功率因素自動投切電容組。但是參數設定也非常重要，如果參數設定不合理，一樣容易導致過補或者欠補，甚至電容器損壞。

對于無功控制器，一般我們都把功率因素上限設定到0.95，下限設定到0.9，延時時間設定在30秒。如果功率因素上限設定的太高，那么電容器組會長期處于頻繁工作狀態，導致溫度過高容易鼓包或者爆炸。另外反應時間也不要設定的太快，一般大于30秒比較合適。
