水阻柜在工礦企業是常見的設備，不管是風機、水泵、空壓機，還是球磨機、破碎機、軋鋼機等，水阻柜都以它獨特地啟動效果相伴設備之旁，較高的性價比受到用戶的親賴。新買的水阻柜一般由廠家提供調試服務，源創電氣售出的水阻柜、進相器及其他設備還會對用戶提供技術培訓，以便維修電工能掌握基本原理及維護，那么水阻柜調試的關鍵任務就是配好阻值，因?yàn)樗苯雨P(guān)系到水阻柜的啟動效果，那么怎樣確定水阻柜阻值呢？

水阻柜阻值

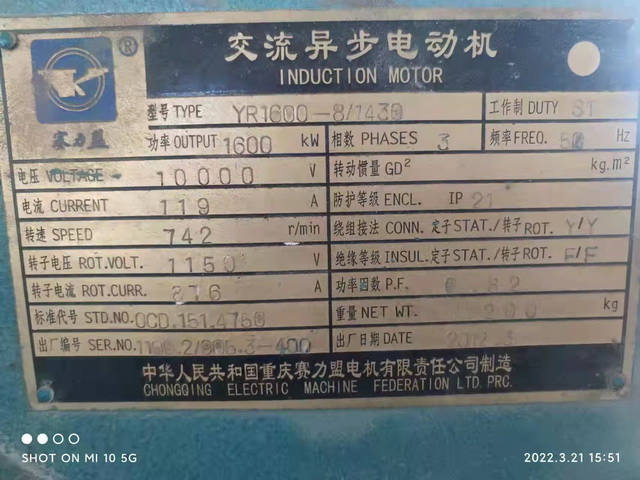

確定水阻柜的阻值首先要找到電機的參數，然后根據電機的參數計算水阻柜的阻值。下面我們看一個電機型號參數：

把上面的數據代入公式R0=（U2e/I2e）（1/n-1/m）M

式中：U2e：電機轉子回路的開路電壓(V)，I2e：電機轉子回路的額定電流(A)，m：直接起動電流倍數,n：帶液阻起動電流倍數,M：起動轉矩，根據以上數據來計算出水阻柜的阻值為0.94歐。

時間久了都是任何設備工作一段時間都需要維護，水阻柜也一樣，工作久了由于液體揮發需要補水，工作一年以上都需要重新配置阻值。如其他啟動設備一樣，水阻柜的工作原理也是降壓啟動。

水阻柜阻值配制

（1） 先將動極板置于起動位置（即上限位置），將準備好的水注入到水箱規定位置的2/3左右，注意三格液位要基本相等；

（2） 稱一定數量電解粉(電解粉稱取量參照附表達式)；

（3） 先向盆或桶等容器內倒入備好的水，水不超過容器容積2/3，取所稱電液粉1/3慢慢倒入容器內并不停攪拌至電液粉完全溶解，然后倒入電阻箱的一相中，部分溶解不了的塊狀物加熱水溶解，此后若仍有少量不溶物，可棄之不用。如電液粉太多而容器容積太小可分幾次溶解；

（4） 重復步驟（3）將電液粉溶入其它兩相中；

（5） 分別向液阻箱內加水至要求液位（液位大約離電阻箱上蓋板60mm）；

（6） 扳動試驗按鈕，使極板上下運動二、三次，使箱內電阻液攪拌均勻；

（7） 用干凈的布擦凈電阻箱外的水漬。

（8） 液體電阻的測量

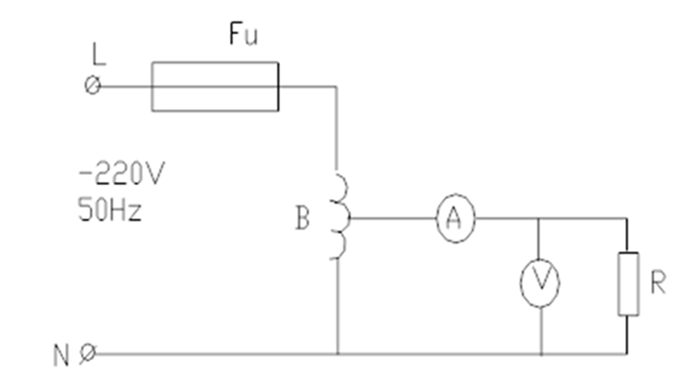

將液體電阻的活動極板移動位置后，通過自耦變壓器給每相動靜極板之間通以50HZ電，電流從0開始逐漸增大至5A左右電流I（A），記下電流表A的讀數，并測量兩極之間壓降V（V），測液體電阻值為：R（Ω）=V（V）/I（A）測量電路如下：

圖中，FU：熔斷器2A    A：交流電流表5A，0.5級；B：調壓器5KVA；V：交流電壓表0.5級，測得的R值應接近R0計算值，允許有5%的誤差。

（9） 電阻的調整如偏大應增大電阻液濃度，否則應降低其濃度，調節方法是用軟管抽出部分溶液加水或電液粉。

注：（1）測電阻時動極板一定在上限位，且轉子線路與電阻箱斷開；

（2）電阻液應攪拌均勻后再測；

（3）調壓器相線、零線不可接反。
