中高壓，電動機固態軟起動器，主要適用于鼠籠式異步，同步電動機的起動和，停止的控制與保護。

它采用高質量串并聯晶閘管，無級控制輸出電壓，使電動機平穩地起動和停止。它具有過載、缺相，運行過流等故障保護功能，使用它能有效地避免，因電動機起動電流過大給電，網帶來的有害沖擊，能在有限的電網容量，下正常使用大功率電機，并延長其使用壽命。

高壓固態軟起動器，適用于額定電壓3~10KV的，大中型交流電動機的軟起動。

產品廣泛用于大型鋼鐵，石油、化工、鋁業、消防，礦山、污水處理、電力等工業領域，能很好地與電動機拖動設備配套使用。

如：水泵、風機、壓縮機，粉碎機、攪拌機、皮帶機等各，種機電設備。

二、工作原理

晶閘管高壓軟起動器，實際是串接在三相交流相，電壓與三相交流異步（及同步），電動機輸入端之間。通過同時調節三個獨立的反并聯晶閘管，閥組件的延時導通電角度、來改變?nèi)?a href="http://m.myjjz.com/index.html" target="_blank">異步電動機，（及同步）的交流輸入電壓幅值，因此改變了三相輸入交流，電流的有效值從而達到恒流，起動或者按一定斜率變化曲線起動或停車的目的。

當起動完成后，三相旁路接觸器自動吸合，電動機投入電網運行輸入，輸出電壓波形和電流變化的波形。

三、設計結構

高壓軟起動器精心，設計考慮各種要求，以保障各種使用對象和使用場合。

結構采用GB11022-1999-T，高壓開關設備和控制設備的共用技術要求，在柜體中應用密封處理，減少對機器內部的污染，布局合理。

先進的數字觸發系統將低，壓控制通過光纖連接到高壓部分，便捷的維修設計允許各相，模塊可以迅速單獨進行更換。

為運行安全起見，高壓部分和低壓部分完，全隔離開來。

3.1主功率回路主要由可控硅串并聯和旁，路接觸器組成。

SCR電源器件：在每相中是用一對相同參數的SC，R反相平行的安裝在一組的。為了達到所有使，用電網的峰值電壓要求,對SCR進行串聯。通過控制可控硅的開關以實現對交流三相電源進行斬波，控制輸出電壓的幅值，并在啟動過程完成后，將高壓電機軟啟動裝置切換到旁路狀態。RC吸收網絡，RC吸收網絡提供瞬間，電壓保護電路，以減少dv/dt沖擊電壓。防止SCR模塊的損壞。

電子控制電路分為低壓，中高壓兩部分，并隔離成兩個獨立的部分。低壓電子部分包括控制界面和接口。主要包括由微控制器組成的數字電路、由光纖組成的光電隔離電路、可控硅觸發電路、電流檢測和電壓檢測電路、溫度檢測電路等等是核心部分，控制晶閘管的導通和關閉，從而完成對電機的起動和停車的理想化的控制。

A、CPU主控板，CPU板上裝有微處理器和通訊處理器，CPU決定各種操作功能，根據用戶的設定程序和檢測反饋信號來進行控制。
B、觸發電源板，也稱為主觸發板，它包括光纖接口，通過光纖與CPU主控板通信。
C、觸發驅動板，位于SCR模塊組件上面，在每個SCR模塊中每一對SCR使用一個觸發驅動電路板。

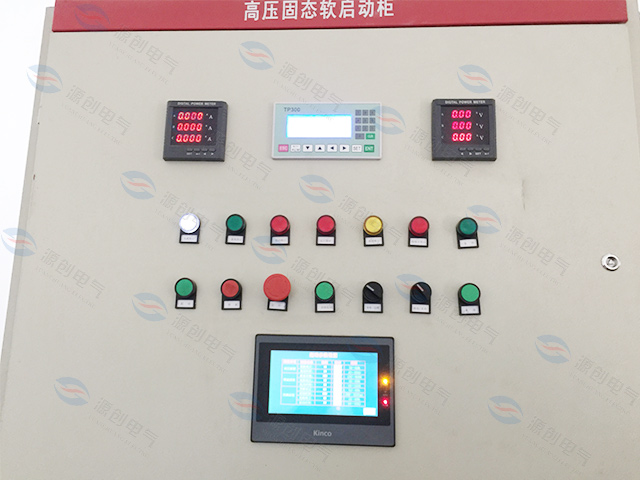

3.3人機顯示界面。
液晶和鍵盤組成。用以實現用戶的參數設置、選擇起動方式、顯示設備的運行狀態等，給用戶提供簡單易用的人機界面。

四、技術特點：

1. 采用高壓功率晶閘管，組件式結構、模塊化設計，便于安裝維護。

2. 具有多重過電壓吸收、保護技術。

3. 具備直接起動功能。在維修過程中即使發生故障，電機也可以采用直接起動方式工作，大限度地延長運行時間。

4. 采用32位ARM核微控制器執行中心控制，使設備控制實時高效、顯示直觀、可靠性高、穩定性好。

5. 采用高抗干擾的數字式觸發器與光纖隔離技術、使得裝置的高、低壓做到可靠的隔離。

6. 中/英文液晶顯示系統，操作界面人性化。

7. 具有RS-485通訊接口，可與上位機或集中控制中心進行通信。

8. 所有電路板均經過嚴格的老化實驗。
