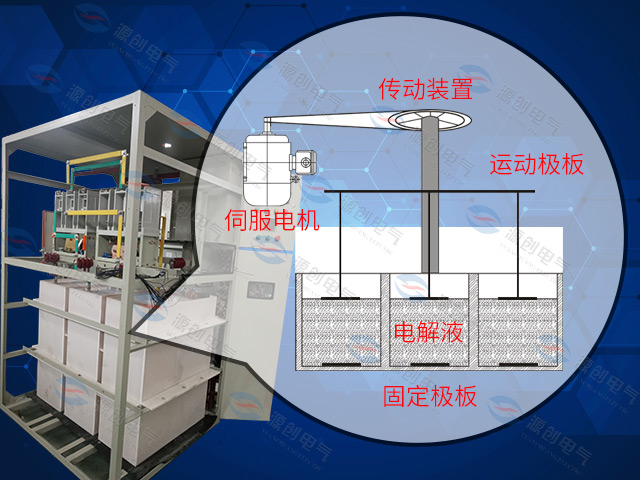

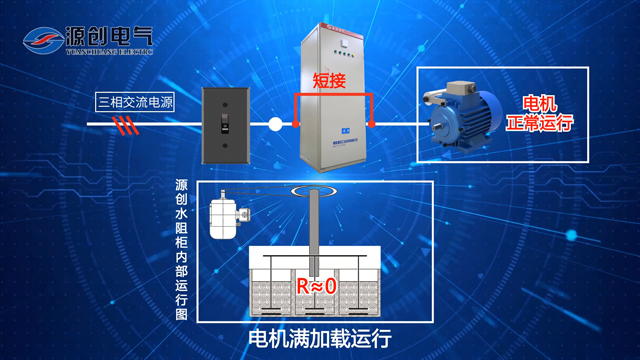

液態電阻軟啟動柜是利用液態電阻串聯入線路中，從而影響到電動機兩端的電壓，進一步確保電動機可以平滑穩定增加電壓，以達到緩慢啟動的目的，簡單的原理分析圖如下。

由圖可以知道，液態電阻的阻值決定了電動機兩斷的電壓，而動靜極板之間的位移距離決定了液態電阻的阻值，所以必須要有一個確定阻值的監控裝置，這就是液位控制儀（器），然后水阻柜接受它所輸出的高、低水位控制信號，控制液泵電動機的自動開起與停止，其控制形式有全壓起動、降壓 起動、軟起動、變頻控制等。

調試與使用方法

本系列控制柜（箱）控制回路中，既設自動控制亦有手動控制，還具備過流、過壓、欠壓、缺相保護及事故報苦功能，本產品使用前，必須按電氣原理圖復核后接線，按照電動機實際要求調整相應元件設定值，然后起動。

1 、自動操作：接通電源，電源指示燈亮，將轉換開關轉至“自動”位置，檢查控制柜（箱）所控制的電機是否按液位控制儀的指令動作。當液位達到控制液位時，對應液位指示燈發光，相應的限位控制繼電器常開觸點自動閉合，二次控制回路自動接通，電機起動，同時運行指示燈亮。當水位達到停止水位時，對應的指示燈發光，液位測控儀的對應限位控制繼電器常閉觸點斷開，二次控制回路開路，電機停止工作，運行指示燈熄滅。

2 、手動操作：接通電源，電源指示燈亮，將轉換開關轉至“手動”位置 ，按下起動按鈕，電機開始運轉，運行指示燈亮，按下“停止”按鈕，電機停止運轉，其運行指示燈熄滅。

3 、不論采用何種控制方式，當達到極限水位時，其超限水位信號觸點接通，二次控制回路失電，使電機停止運轉，并發出聲光報苦信號。在電機運行過程中如有事故出現，事故指示燈亮，電鈴自動報苦，這時，按下停止按鈕，迫使電機停止工作。
