靜止式進相器與電容補償柜的區別比較

靜止式進相器與電容補償柜比較的區別有如下四點不同。

（1）回路不同

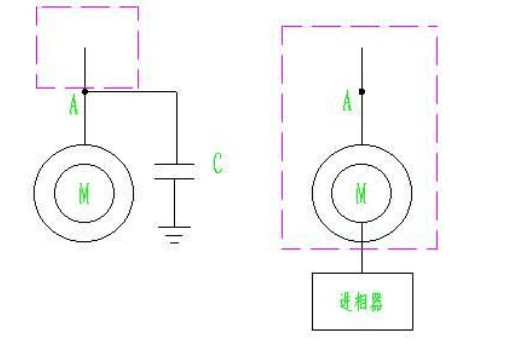

靜止式進相器的補償回路和電容補償柜回路分別如下：

從圖可以看出：靜止式進相器和電容補償柜對電機的作用點不同，電容補償柜是在電機的前端定子側進行補償；而靜止式進相器是從電機的末端轉子側進行補償。

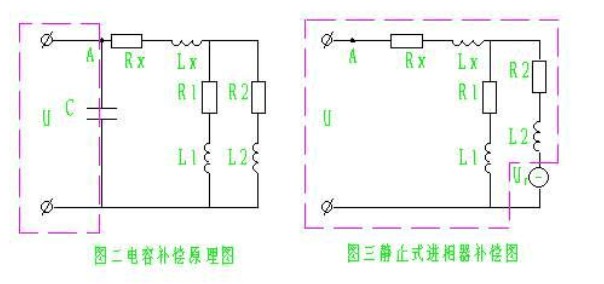

各自的回路等效原理圖分別如下：

（2）補償方式不同

電容補償柜是通過提供無功功率給電機，使電機減小對電網的無功功率的吸收，本身的無功消耗并沒有減??；靜止式進相器補償是通過在電機轉子回路串聯和轉子電流同頻率的電源，改變轉子電流和電壓的相位關系，進而通過磁場減小定子電流和電壓的相位角，使電機的無功功率損耗減少。

（3）補償范圍不同

電容補償柜電容并聯在電機的前端，其補償范圍是在補償點的前端，沒有覆蓋后端的電機；靜止式進相器串聯在電機的后端，其補償范圍擴大到了電機。各自的補償范圍如各自的回路圖中虛線框所示。

（4）補償效果不同

電容補償柜是從外部進行的，并沒有改變電機的運行狀況，電機本身的功率因數沒有提高，定子電流沒有下降，消耗的無功功率沒有減少，只是提高了電網的功率因數。所以，嚴格的說，并聯電容補償是對電網的補償，而不是對電機的補償。而靜止式進相器的補償是從電機內部改變運行狀況，使電機本身的功率因數提高到0.95～0.98以上，電子電流下降10～20%，無功功率消耗下降60%以上，進而使電網功率因數得到提高。

靜止式進相器補償使電機定子電流減小的同時，產生許多電容補償所不能達到的效果，電機的定子電流減小使變壓器或電源有更大余量，電機銅損會降低20～30%，自身?yè)p耗會減少，效率提高，電機溫升降低，使用壽命延長，過載能力提高，單耗降低，產生節能效果。這些都是電容外部補償所不能做到的。
