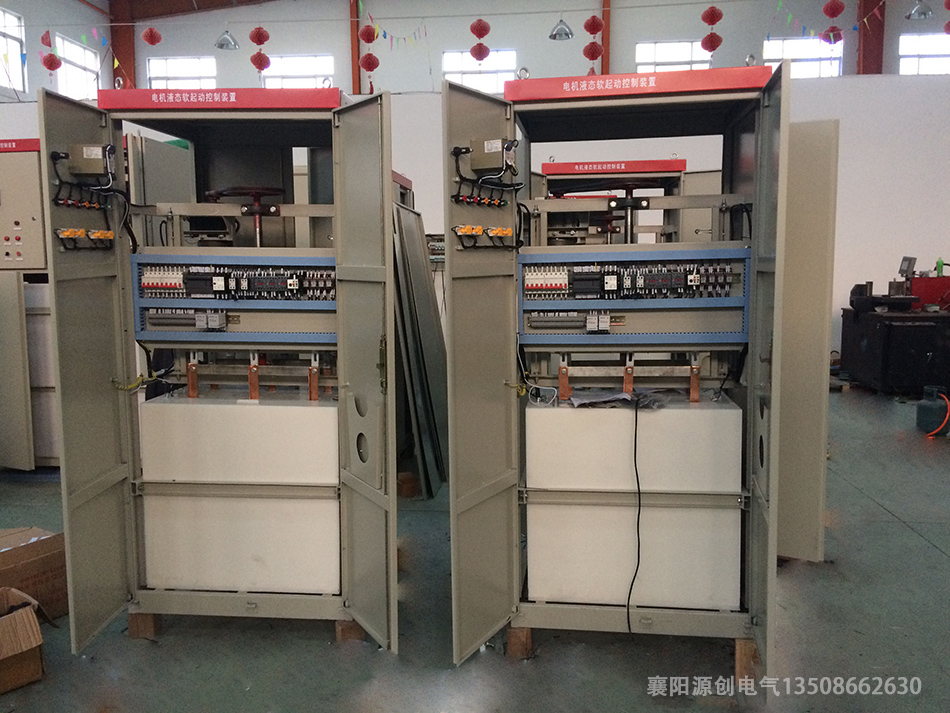

10KV繞線電機液體電阻起動柜的工作原理


 現以一臺10KV繞線電機做為示例，詳細介紹工作原理:

(1）將水阻柜就位，在水箱中加水至適當水位。

(2）按比例加入適當?shù)碾娊赓|(zhì)，電解質學名為碳酸氫鈉，即小蘇打。

(3）檢查水箱是否有泄水、絕緣是否正常;

(4）接入水阻柜所需的電源（三相四線380V)，手動試驗動極板運行方向，如果方向不對，更改相序;

(5)單機調試水阻柜運行是否正常，重點檢查限位開關、時間繼電器等;

(6)連接水阻柜與電機開關柜之間的聯鎖及保護線路;

(7)連接電機轉子回路至水阻柜接線端子;

(8)電機開關柜合閘，啟動電機;


對于籠型電機而言，液體電阻起動柜有兩種方案，對于星型接法的電機，如星點能夠打開，原理與繞線電機水阻柜的原理基本相同，對于角型接法或星點不能打開的籠型電機，水阻柜只能串接在定子回路中，電機啟動完畢后需要將水阻柜用斷路器隔離開，以防水阻柜長期帶電引發安全事故。目前，不少水阻柜生產廠家在設計及生產時為降低成本，水阻柜只采用一臺真空斷路器，電機啟動完成后水阻柜任然帶電，這是不安全的，萬一水箱受損，液體泄露，必定引發安全事故。


液體電阻起動柜原理簡單，一般不會出現什么故障，如電機啟動不是很頻繁，一般一年加一次水即可，容易出故障的地方為繼電器、限位開關等電器元件，故障容易排除。正常情況下可以使用10-15年。
