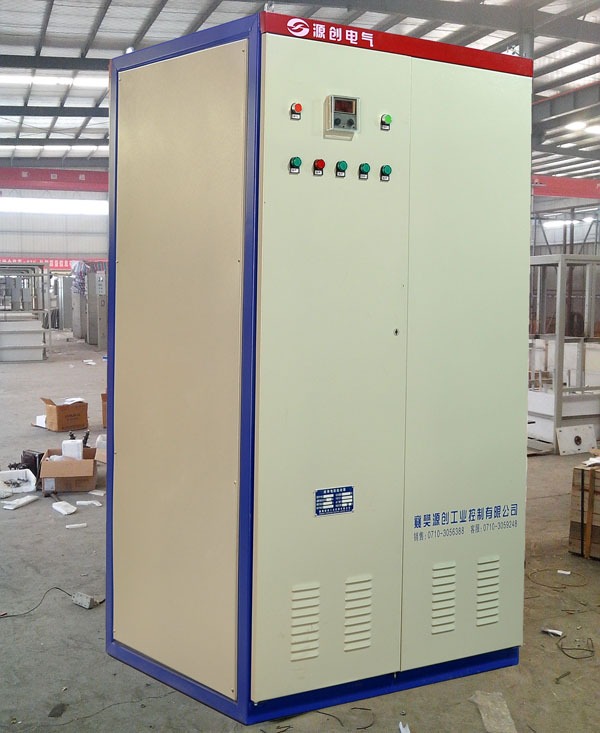

水阻柜是目前大功率交流電動機主要軟起動設備，它以結構簡單，維修方便，起動電流小，起動效果好等優點，深受廣大用戶的青睞！水阻柜真空接觸器是水阻柜主要元件開關，用于水阻柜起動切換、星點短接或轉子短接之用。有些用戶可能對水阻柜真空接觸器的工作原理不太了解，下面帶大家一起了解一下。

水阻柜的真空接觸器滅弧室上部為靜觸頭，下部為動觸頭。上部靜觸桿用銅排引出，下觸動桿用軟導線引至銅排引出端。動觸頭通過導電桿、觸頭彈簧和絕緣件與杠桿相連。合閘時，給合閘電磁鐵線圈通電，銜鐵向圖中紅色箭頭所示方向運動，動觸頭通過絕緣件、觸頭彈簧向上運動，與靜觸頭閉合。分閘時，銜鐵在分閘彈簧的作用下，向相反的方向運動，使得動觸頭向下運動，與靜觸頭分開。
在水阻柜中所使用的的真空接觸器，還需要明白以下幾個要點：
1、線圈與主觸點、輔助觸點之間的關系
（1）線圈與主觸點
在圖1中線圈與主觸點動作流程：
KM通電產生電磁吸力 → 銜鐵動作 → 銜鐵帶動絕緣板、觸頭彈簧及接觸器動觸頭與靜觸頭結合。
KM斷電使電磁吸力消失 → 分閘彈簧使銜鐵動作 → 銜鐵帶動絕緣板、觸頭彈簧及接觸器動觸頭與靜觸頭分離。
（2）線圈與輔助觸點
輔助觸點動作流程：
KM通電產生電磁吸力 → 銜鐵動作 → 銜鐵帶動絕緣板動作 → 機械件使輔助觸點行程開關動作 → 常閉觸點斷開、常開觸點閉合；
KM斷電使電磁吸力消失 → 分閘彈簧使銜鐵動作 → 銜鐵帶動絕緣板向左運動 → 輔助觸點行程開關在自身彈簧作用下向上運動 → 輔助觸點恢復原狀。
2、線圈電源須整流為直流電
因為直流電穩定，也可以減少響動與噪音。如果不整流為直流電，則線圈需加短路環，否則銜鐵會一直跳動。
直流電的實現，一般是通過橋式整流電路及電容濾波實現的，如圖3所示，吸力線圈KM原理圖。
說明：QI1與QI2是吸力線圈1的兩部分，中間抽頭接KM5與電容C；同理，QII1與QII2是吸力線圈2的兩部分，中間抽頭接KM5與電容C。
3、線圈電源回路加入輔助觸點常閉接點，實現大電流吸合小電流維持。
在通電的瞬間，電流所走的回路為：
電源（+） → QI1 → KM5 → QII1 → 電源（-）
通電吸合后，電路所走的回路為：
電源（+） → QI1 → QI2 → QII2 → QII1 → 電源（-）
輔助觸點KM5（常閉）的作用是影響兩個線圈另一部分的通與斷，在通電的瞬間，接入電路的線圈少、電阻小，所以通過的電流大；而吸合后，線圈多、電阻大，通過的電流就小。
那為什么要這么設計呢？
這是因為，在吸合的瞬間，線圈KM的吸力不僅要克服彈簧分閘彈簧和輔助觸點行程開關彈簧的反作用力，而且還要使銜鐵移動一段距離（做功），所以需要的吸力較大。通過線圈的電流越大，產生的電磁吸力就越大。吸合以后，線圈KM的吸力只需要克服彈簧的力就行了，不需要再做功，所以增加線圈數量，減小電流，既保持一定的吸力，也不會因為電流過大而造成線圈發熱受損。
這就是大電流吸合，小電流維持的道理。
