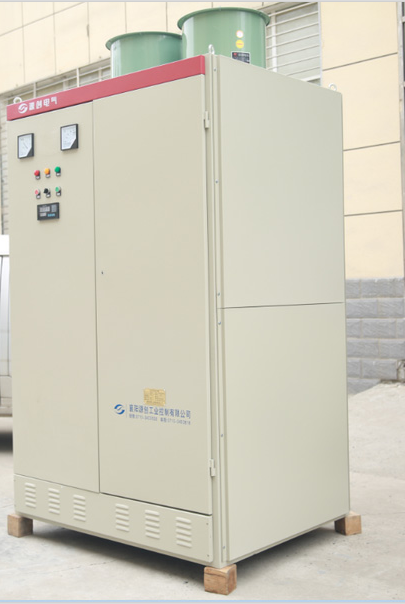

變負載進相器
一、概述
由于電機所拖動的負載大多數并不是恒定的，負載變化十分復雜，并且有時還存在負載突變的情況，例如鋼廠的軋鋼機、穿孔機，木業的熱磨機，糖業的撕解機以及礦業的破碎機等。所以在這樣的工況下若采用電容進行無功補償，則很容易產生過補或補償不足的情況，因?yàn)?a href="http://m.myjjz.com/index.html" target="_blank">電容補償只是對除電機之外的電網無功進行補償，減少電網上無功傳輸量，而對電機的電流、功率因數等運行參數并無任何改變，當電機負載發生變化時其補償量不能夠改變。并且電機電流的突變會導致電容使用可靠性大大降低甚至出現爆裂現象。如果采用普通靜止式進相器，也會存在過補或補償不足的現象，因?yàn)槠胀ㄐ?a href="http://m.myjjz.com/index.html" target="_blank">進相器補償基本也是恒定的，甚至負載的太低或太高可能會導致無法正常使用。
國內外科研機構及相關企業一直將變負載工況下的無功補償作為技術難題進行攻關，但收效甚微。我公司根據多年來對無功補償?shù)难芯考?a href="http://m.myjjz.com/index.html" target="_blank">應用，組織科研人員歷時兩年開發出了WVP系列變負載進相器，成功的解決了變負載工況下的無功補償難題。
變負載進相器，是我公司專為大中型繞線式異步電機節能降耗設計的無功功率就地補償裝置，主要應用于突變式負載場合，它除了具備普通靜止式進相器的功能以外，還能夠自動跟蹤電機負載變化情況，同時根據負載的變化情況自動調節相關補償參數，使其補償效果無論在何種負載狀況下始終保持在理想的補償狀態。LVP系列變負載進相器可廣泛適用于水泥、化工、木業、糖業、鋼鐵、冶金、礦山等行業中變負載場合繞線式異步電機的無功就地補償。

二、工作原理
變負載進相器串接在電機轉子回路中，通過采集電機的運行電流、電壓信號判斷電機的運行狀態，并將此狀態信息與轉子電流傳感器采集到的轉子電流信號及工頻電壓提供的同步信號同時送入單片機進行處理，根據電機的運行狀態自動調整補償量，實現動態補償。適時發出的觸發指令并經過觸發板的放大，控制由12只晶閘管組成的交—－交變頻裝置，將工頻電源變?yōu)楹娃D(zhuǎn)子電流同頻率，并且相位超前的電勢疊加到電機轉子回路中，改變轉子電流與轉子電壓的相位關系，通過磁場進而改變電機定子電流與定子電壓的相位關系，減小功率因數角，終使電機本身的功率因數得以提高，定子電流得以下降，達到對電機補償?shù)哪康摹?br />
靜止式進相器
一、概述
在我國,電機所耗電能占整個工業用電的60％-68％,電機等感性負載所引起的無功損耗是電網無功損耗的主要來源,而大中型電機又是許多工業企業的主要用電設備,因此,如何減少大中型電機造成的無功損耗成為許多工業企業節能降耗的關鍵.靜止式進相器是專為大中型繞線式電機節能降耗設計的無功功率就地補償裝置.它串接于交流繞線式異步電機的轉子回路,用以提高電動機的功率因數.靜止式進相器不僅可以發揮現有供電設備的供電潛力,降低電力損耗,從而達到節能目的,提高企業的經濟效益,而且社會效益也十分顯著:電機功率因數的提高,降低電力損耗,還有利于節省煤等不可再生資源,靜止式進相器能夠?qū)崿F(xiàn)電機功率因數的提高,一般可提高到0.96以上.隨著功率因數的提高,定子電流明顯的減小,減小幅度在20％左右,從而有效地減少電動機供電線路的電壓損失及電力損耗.電機功率因數的提高,定子側的無功功率逐漸下降,從而達到了節能降耗的目的.該系統經過試驗和現場調試,其結果表明:靜止式進相器補償效果明顯,具有廣闊的應用前景。

二、工作原理
為大中型繞線式異步電動機無功功率就地補償裝置.將靜止式進相器串接在電動機轉子回路中,相當于在轉子回路中加入一個附加電源.電動機運行時采集轉子電流和同步電壓信號,經微處理器CPU處理后給可控硅發出觸發信號.由可控硅組成的交——交變流器將工頻電源變?yōu)楹娃D(zhuǎn)子電流同頻率的電源,加在電動機轉子回路中,改變轉子電流和轉子電壓的相位關系。
